ARDUINO 模擬器

近期健伍試用一款模擬器 , 等我介紹一下比大家看看, 我都是初學不是太熟識

我用的是 AUTODESK TINKERCARD , 網圵 : https://www.tinkercad.com

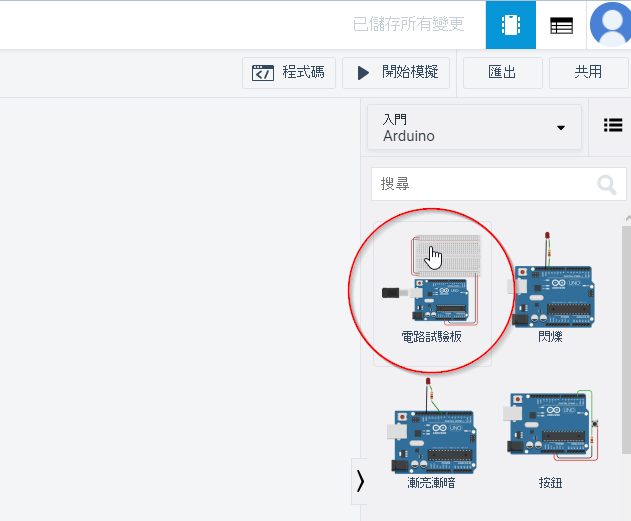

我們來CREATE 一個新電路玩玩

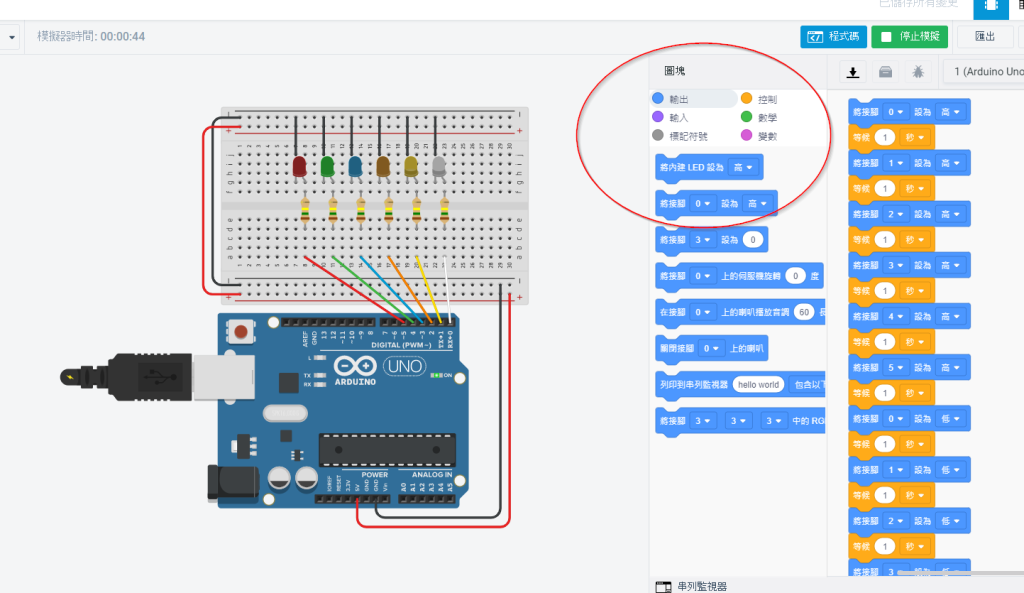

新增了一個試驗板 , 加了 6 顆不同顏色 LED , 在每顆發光二極管加上一個150Ω 電阻(我自己會加大一點點, 我會用470Ω 電阻) , 為什麼要加上電阻? 因為可以防止LED承受過大電壓而燒壞

如何計算電阻阻值

LED限流電阻計算公式:限流電阻Ω = (電源電壓V – LED正向穩壓電壓V) / 限流電流A

設紅色LED正向穩壓電壓2V,電流20mA,電源電壓5V,代入公式就是(5V-2V) / 0.02A = 150Ω

你們可以參考以下網址 : https://www.gushiciku.cn/dc_news/digital_ZgNU

用圖塊的方式製作, 就好像積木一樣 , 一顆一顆的接著發亮又關燈
