我平時試程式或其他Linux service , 都會用 orange pi zore 安裝 armbian 作為 server , 但這板子有點燙 , 所以我就想用板上的 GPIO 上的 5V , 推動5V風扇用作散熱

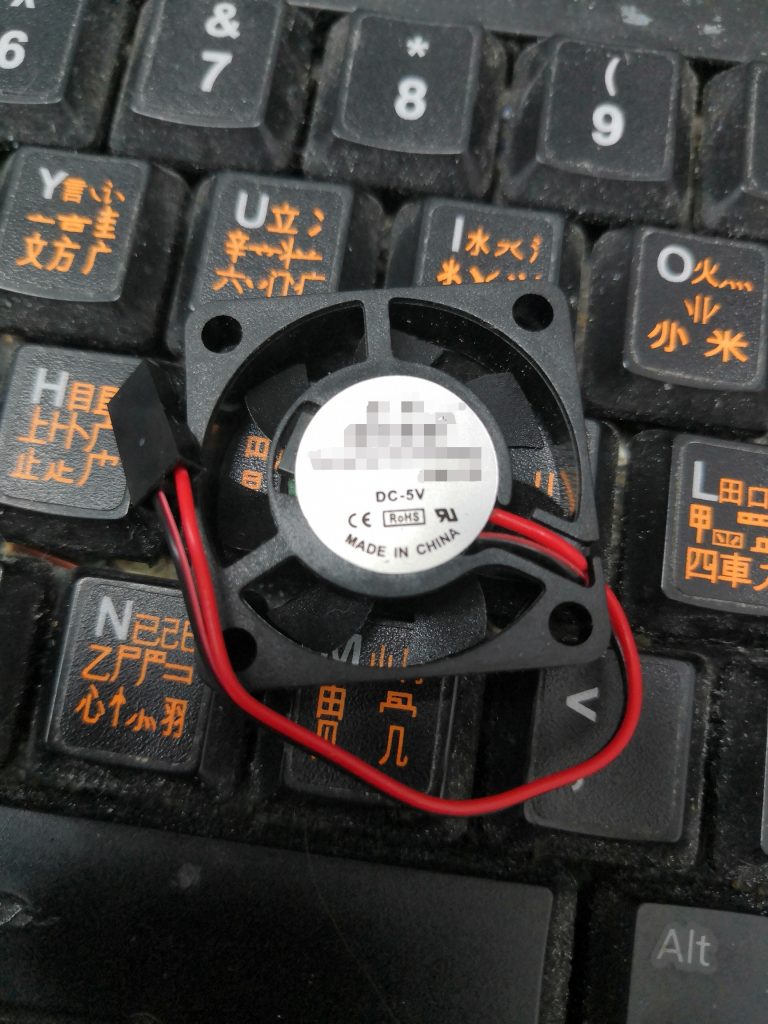

把風扇直接接上 pin4 正極及 pin6 接地 , 風扇就會轉動 , 但在家中安靜時風扇的噪音有點大

所以我就想用温度控制風扇的開關 , 減少噪音的時間, 但兩腳的風扇開關只能用通電及斷電來控制 .

我可以選擇 “三極管” 或 “MOS管” 來作開關 , 我手頭上有些 A2SHB N-MOS , 所以我今次用 MOS管做示範 .

以我所理解 MOS管用電壓來控制開關 , 三極管用電流控制開關 . 如果想詳細了解可以上網找相關內容, 我提供一個給大家參考

URL = 用理论告诉你三极管和MOS管的区别在哪-KIA MOS管 (kiaic.com)

今次我用的 MOS 是 SI2302 印有 A2SHB 字樣 (好細粒)

想了解一吓 MOS 管原理, 所以看看以下 youtube 視頻

我的構想圖如下:

不是每款MOS管的 vgs(th) 都是 1.2V , 我手上的 SI2302 的 vgs(th) 是1.2V 就能打開MOS管, 其他型號你要上網找找 vgs(th) 參數

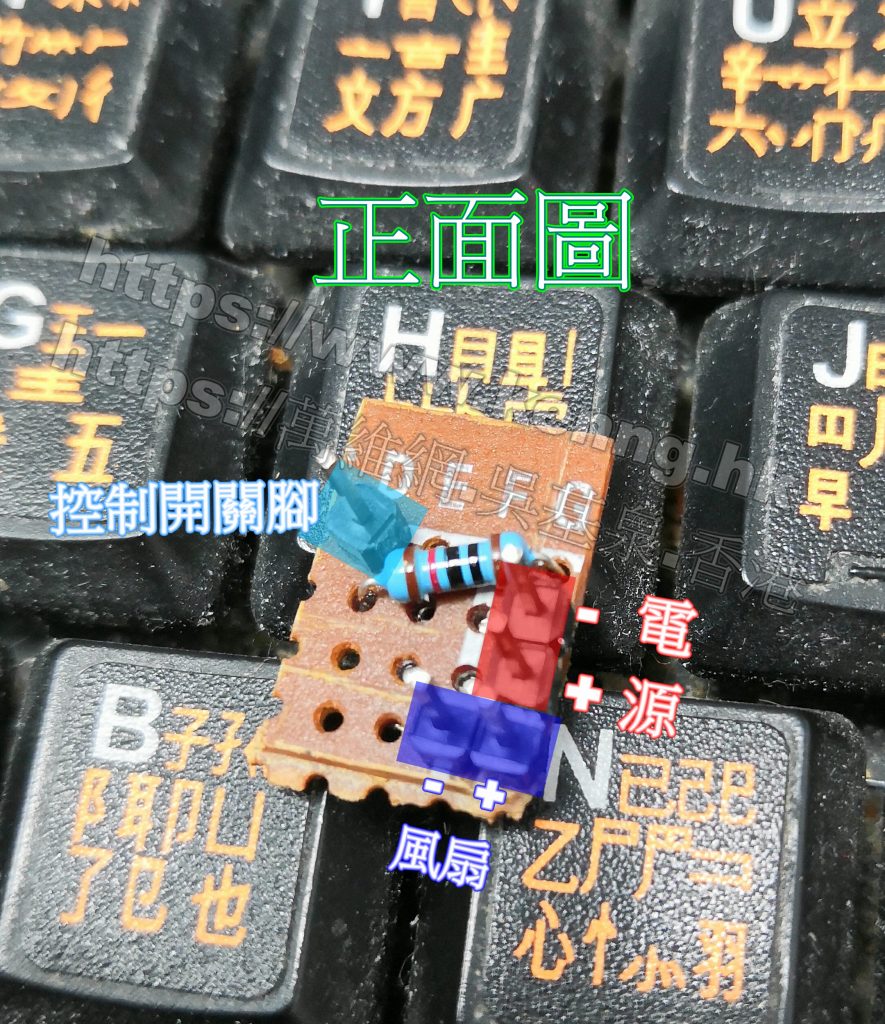

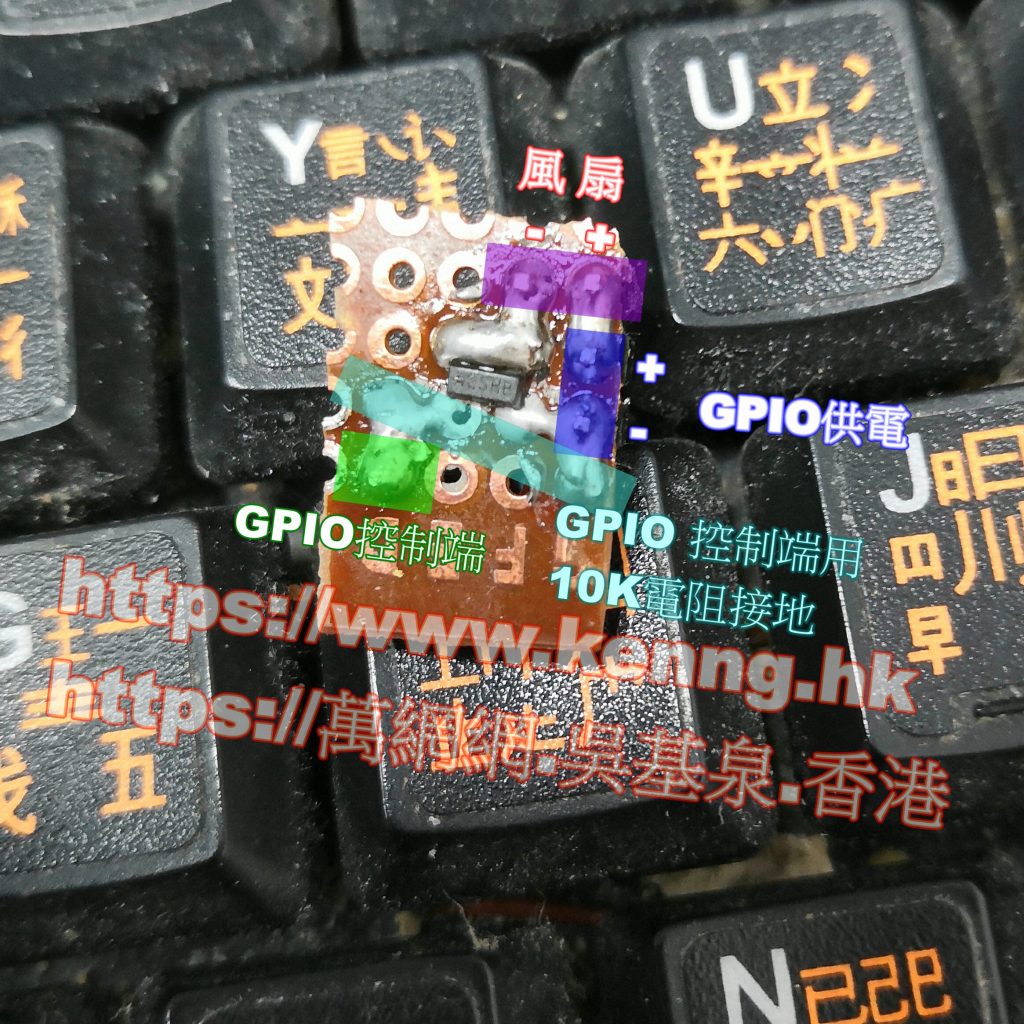

好了我們開始實作吧 , 先把細小的 A2SHB 焊在電路板固定 , MOS管D極焊同風扇負極接上 , MOS管S極同 GPIO (GND) 焊上 , MOS管G極同GPIO控制端口接上(我用了pin8 作為控制端口)

記住 orangepi zero pin 4 正極 , pin 6 負極 , 我用 pin 7 控制風扇

把風扇控制板與 orangepi zero 連接後, 以下就來寫控制風扇的程序了 !

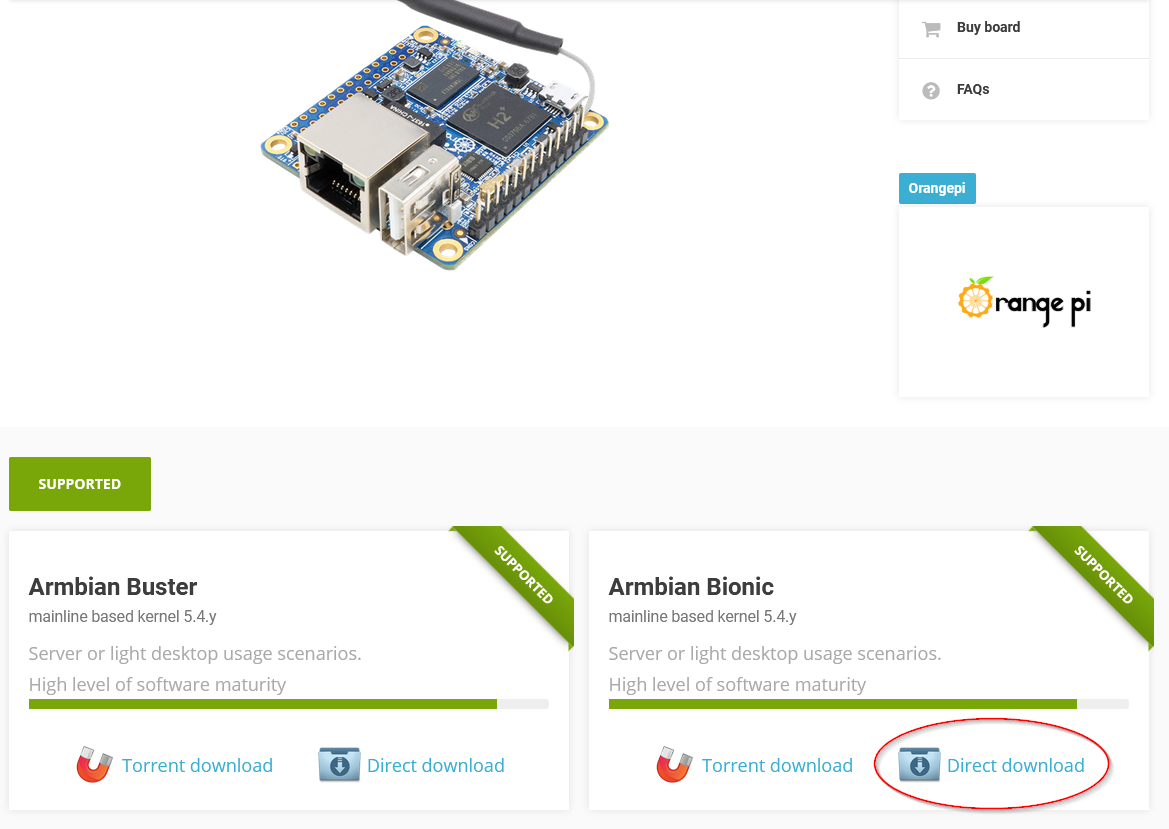

我的 orangepi 是行 armbian linux , 所以我的程序會用 python 3.x 所寫 , 先用 python 的安裝程式 pip , 裝上 OPi.GPIO library

https://pypi.org/project/OPi.GPIO/

下載 onoff_fan.zip 內有 onoff_fan.py 程序

程序內容如下:

#!/usr/bin/python3
# -*- coding: UTF-8 -*-
import OPi.GPIO as GPIO   # 載入 orangepi api
import time
FAN_PIN=7    # 風扇控制端
GPIO.setmode(GPIO.BOARD)
GPIO.setup(FAN_PIN, GPIO.OUT) #把風扇控端設置為輸出模式
start_temp_value=45   #風扇ON溫度
stop_temp_value=40   #風扇OFF溫度

def get_temp():   # 讀取 CPU 溫度 function
    with open('/sys/class/thermal/thermal_zone0/temp') as fp:
        return int(fp.read()) // 1000

try:
    while True:  # loop
        cputemp = get_temp()    # call 溫度 function
        if cputemp < stop_temp_value:
            GPIO.output(FAN_PIN, GPIO.LOW) # 如果CPU溫度降低, 控制端輸出低電壓 MOS 關閉
        elif cputemp > start_temp_value:
            GPIO.output(FAN_PIN, GPIO.HIGH) # 如果CPU溫度升高, 控制端輸出高電壓 MOS 開啓
        time.sleep(10)  # 暫停 10 秒
except Exception as e:
    print(e)

GPIO.cleanup(FAN_PIN)

稍微講解程序內一些段落

def get_temp():
with open(‘/sys/class/thermal/thermal_zone0/temp’) as fp:
return int(fp.read()) // 1000

這一段定義 get_temp() function , 內容是讀取系統內CPU溫度的數據 , 之後 result 時把數據 / 1000 , 就會得出我們平時多少 XX 度了

#循環開始
while True:

#CALL function 讀取溫度數據
cputemp = get_temp()

#判斷溫度是否低於我們設定風扇停轉的數值, 如果 “TRUE” 就把 pin7 輸出設定為低電壓, MOS 管截止 , 風扇迴路成為開路, 沒有電流流過而停轉
if cputemp < stop_temp_value:
GPIO.output(FAN_PIN, GPIO.LOW)

#判斷溫度是否高於我們設定風扇開啟的數值, 如果 “TRUE” 就把 pin7 輸出設定為高電壓, MOS 管導通 , 風扇迴路成為閉路, 有電流流過而轉動
elif cputemp > start_temp_value:
GPIO.output(FAN_PIN, GPIO.HIGH)

#程序暫停10秒才進入下一個循環
time.sleep(10)
